安徽電氣設備安裝過程中如何使用電纜？仁楷電氣
發布時間：2025-11-04 來源：合肥仁楷智能 瀏覽次數：3511、范圍
本標準規定了額定電壓450V/750V及以下聚氯乙烯 (及其他材料) 絕緣、護套電線電纜的選用要求。本標準適用于線纜設計時的材料選用。
規范性引用文件
GB/T 2681-1981 電工成套裝置中的導線顏色
GB 4943-2001 信息技術設備的安全（eqv IEC 60950:1999）
GB 5023.1~5023.7-1997 額定電壓450/750V及以下聚氯乙烯絕緣電纜（idt IEC 227-1:1993）
GB 7947-1997 導體的顏色或數字標識（idt IEC 446:1989）
術語和定義
下列術語和定義適用于本標準。
氧指數
指在規定的條件下，試樣在氧、氮混合氣體流中，維持穩定燃燒所需要的最低氧含量，是評價材料燃燒性能的一種方法。
2、電線電纜的基本特性
2.1 電性能
導電性能：導電線芯的電阻（導線的直流電阻）、載流量。
電絕緣性能：絕緣電阻、耐電壓特性等。
2.2 力學特性
指抗拉強度、伸長率、彎曲性、彈性、柔軟性、耐振動性、耐磨性以及耐沖擊性等。
2.3 熱性能
指產品的耐熱等級、工作溫度、電纜的發熱和散熱特性、載流短路和過載能力、合成材料的熱變形和耐熱沖擊性、材料的熱膨脹性及浸漬或涂層材料的滴落性能等。
2.4 腐蝕和耐氣候性能
指耐電化腐蝕、耐生物和細菌侵蝕、耐化學藥品（油、酸、堿、化學溶劑等）侵蝕、耐鹽霧、耐日光、耐寒、防霉及防潮性能等。
2.5 老化性能
指在機械（力）應力、電應力、熱應力以及其他各種外加因素的作用下，或外界氣候條件下，產品及其組成材料保持其原有性能的能力。
2.6 其他性能
包括材料的特性（如金屬材料的硬度、蠕變、高分子材料的相容性）以及產品的某些特殊使用特性（如阻燃等）。
3、電線電纜的選用
3.1 電線電纜選用的要求
3.1.1 選擇時應充分了解電線電纜的品種規格、結構與性能特點，以保證產品的使用性能和延長使用壽命。電氣裝備用電線電纜有耐高溫的、有耐寒的、有不同柔軟度的，還有具有屏蔽性能的，必須根據使用條件合理地選擇。
3.1.2 電線電纜的選擇還應與連接器的使用、整機合理布線設計結合起來考慮，在電線電纜線路布線設計中，應盡量避免各種外來的破壞與干擾的因素（機械、熱、雷、電等因素）或采取相應的防護措施。對于敷設中的距離、位差、固定的方式和間距，接頭連接器的形式和性能、配置方式、與其他線路設備的配合等等，都必須認真周密研究，正確地設計，以保證電線電纜的可靠使用。
3.2 電線電纜的選擇要素
選取線纜時必須根據線纜的性能和使用條件，確定線纜的要素，按要素來選用線纜。一般用途電纜，必須考慮表1所列的要素。

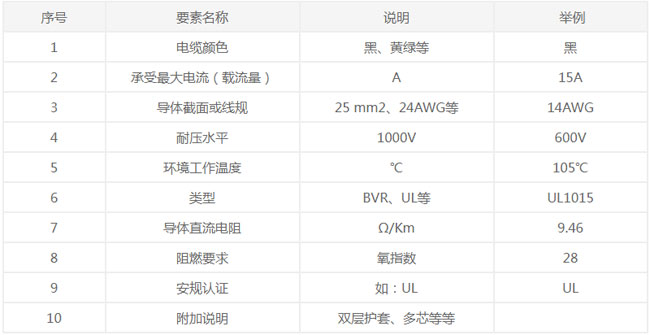

表1 電氣裝備用電線電纜的要素
3.3 電線電纜幾個主要要素選擇要求
3.3.1 電線電纜顏色的選用要求
3.3.1.1 機柜內電線電纜選用要求
除工程或外接用（從機器內接往外部設備）導線外，所有產品內部導線只使用黑色和黃綠色兩種顏色，其中可用黑色加彩色熱縮套管或者根據產品使用增加標簽標識等表示安裝要求，黃綠色線只用于接保護地，其用法如表2所示。對于六芯電源線等在不同的信號間有短接關系的線纜組件，彩色熱縮套管的選用請按照主要信號要求來選擇，與短接線無關。

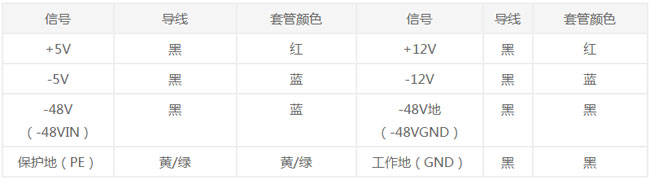

表2 機柜內部導線套彩色套管用法
注1：根據GB 7947-1997 idtIEC446:1989“導體的顏色或數字標識”等標準，保護導體應用黃/綠雙色標識。黃/綠雙色只用于保護導體的識別，不用作其他目的。故規定保護地采用黃/綠線。
注2：根據GB 2681-81標準規定：棕色線用作直流電路的正極，藍色是用作直流電路的負極。為壓縮品種，我們規定取消棕色線，以紅色線代，以紅色線表示正電位線，以藍色表示負電位。
注3：標準規定淡藍色用于標識中性導體或中間導體；在沒有中性導體或中間導體的情況下，多芯電纜中的淡藍色也可用作除保護導體外的其他導體的標識。為壓縮品種，我們規定不用淡藍色線，以黑色線代替，表示接地線。
注4：當難以分辨線纜端頭信號或極性時，必須在線纜組件的兩端加(彩色)熱縮套管進行標識。
3.3.1.2 工程或外接線纜選用要求
工程或外接線纜可使用紅、藍、黑、黃綠四種顏色。
a) 電力電纜顏色按國家標準選用
多芯電纜絕緣線芯采用不同顏色標志，應符合下列規定(GB5013.1、GB5023.1)：
3芯電纜 黃/綠色、淺藍色、棕色，或是淺藍色、黑色、棕色；
4芯電纜 黃/綠色、淺藍色、黑色、棕色，或是淺藍色、黑色、棕色、黑色或棕色；其中顏色紅、黃、綠用于主線芯，淺藍用于中性線。
b) 機柜外布線
機柜外布線直流電路中電纜線顏色要求：
正極 ---------------------------------------------------------------紅色
負極 ---------------------------------------------------------------藍色
接地(PE) -------------------------------------------------------------黑色
機柜外布線單相交流電路中電纜線顏色要求：
相線（L） ------------------------------------------------------------紅色
中線（N） -----------------------------------------------------------藍色
接地（PE） -----------------------------------------------------------黑線
機柜外布線三相交流電路中電纜線顏色要求：
A、B、C相(L1、L2、L3) ---------------------------------------------黃、綠、紅色（見注）
零線（N） -----------------------------------------------------------藍色
保護地（PE） ----------------------------------------------------------黃/綠
注: 采用同一顏色紅色做相線（保護地用黃綠線，中線、零線用藍色），須在電纜兩端加顏色標識。顏色標識(如下)：
A相（L1） -----------------------------------------------------------黃色熱縮套管
B相（L2） -----------------------------------------------------------綠色熱縮套管
C相（L3） -----------------------------------------------------------紅色熱縮套管
3.3.2電源線的使用規格
電源線的選用按：10平方以下的導線使用RV規格，10平方（含10平方）以上的使用BVRZ和RV-Z規格。
3.3.3載流量
3.3.3.1單芯電線載流量
載流量的大小取決于產品最高允許工作溫度，同時與通電的工作制度（如長期連續負荷、變負荷、間斷負荷運行等）以及電線電纜的敷設方式、環境條件等有很大的關系。通常所說的載流量表示長期連續負荷運行情況下的允許工作電流,在其他情況下要進行相應的折算。
選用線纜時，應考慮線纜各部分損耗所產生的熱量，并不會使電纜溫度超過其最高允許溫度。大多數情況下，線纜的傳輸容量是由它的最高允許溫度確定的。線纜最高允許溫度，主要取決于所用絕緣材料的熱老化性能。如線纜的工作溫度過高，絕緣材料會加速老化，線纜壽命大大縮短，如在最高允許溫度下運行，電纜能夠長期（30年以上）安全工作。表3、表4列出BV、BVR、RV、RVV等型號電纜在一定條件下（導體最高允許工作溫度：70℃，環境溫度：30℃的載流量）。
表3 BV、BVR型單芯電線單根敷設長期連續負荷允許載流量
注：表3摘自《電線電纜手冊》 第1卷第815頁表5-2-195 BV、BVR型單芯電纜單根敷設載流量

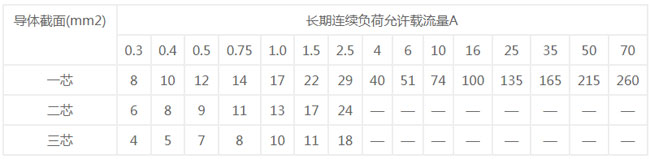

表4 RV、RVV、RVB型塑料軟線和護套單根敷設載流量
注：表4 摘自《電線電纜手冊》第1卷第815頁表5-2-196 RV、RVV、RVB、RVS型塑料軟線和護套單根敷設載流量。
3.3.3.2載流量校正系數η
線纜的最大允許載流量還需要根據布線情況（單根或成束）、重要程度以及實際環境乘以一個校正系數η（η≤1）。
a）環境溫度校正系數
環境溫度變化時載流量校正系數見表5。

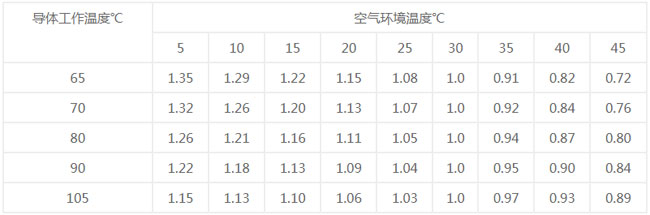

表5 環境溫度變化時載流量校正系數η
注1：表5摘自《電線電纜手冊》第1卷第817頁表5-2-203
注2：環境溫度指當地最高月平均溫度。
b） 電線多根并列敷設時的載流量校正系數
并列敷設時的載流量校正系數見表6。

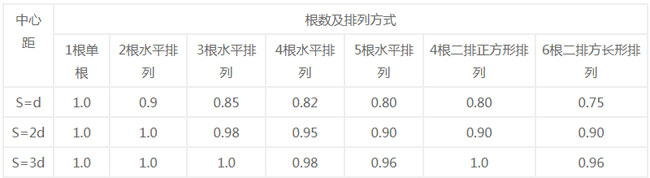

表6 并列敷設時的載流量校正系數
注：表6摘自《電線電纜手冊》第1卷第817頁表5-2-204
根據GB 4943-2001《信息技術設備的安全》3.2.5電源軟線，連到交流電網電源上的電源軟線，其導線截面積應不小于表7的規定值。

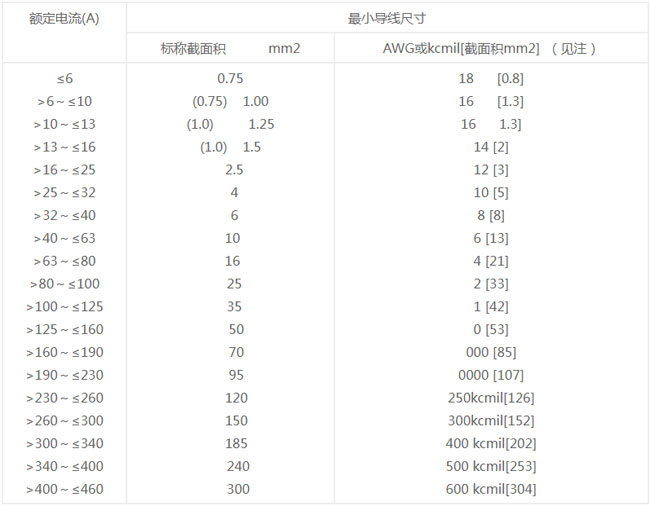

表 7 導線的額定電流與規格
注1：對額定電流小于3A，如果軟線的長度不超過2m，允許標稱截面積為 0.5 mm2。
注2：如果軟線的長度不超過2m，則括號中的數值適用于裝有符合GB17465（C13、C15、C15AT C17型）規定的額定值為10A的連接器的可拆卸電源軟線。
注3：如果軟線的長度不超過2m，則括號中的數值適用于裝有符合GB17465（C19、C21和C23型）規定的額定值為16A的連接器的可拆卸電源軟線。
注4：所提供的AWG和Kciml尺寸僅供參考，括號中的相關截面積僅給出經圓整的有效數。AWG是美國線規，術語“Kciml”系指圓密耳。1個圓密耳等于直徑為1密耳的圓面積。
3.3.4線纜的機械及耐環境特性
3.3.4.1使用環境溫度
橡塑護套線纜的機械及耐環境特性如表8所示，供線纜選型時參考。附錄A是我國平均氣溫情況一覽表。

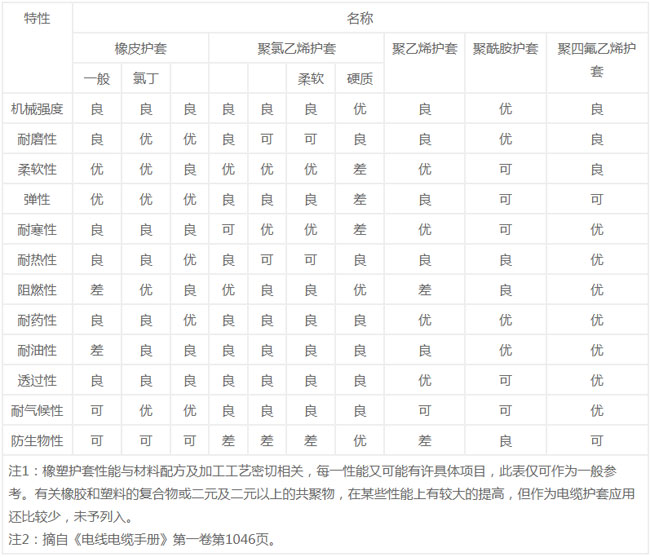

表8 常用橡塑護套線纜特性一覽表
目前國內有一些較好溫度特性的電纜，如：
a）橡膠絕緣類電纜：
野外用橡皮絕緣電纜 WYJHDP 線芯長期工作溫度不超過-45～50℃。
野外用移動式橡皮絕緣電纜 WYJHQ 使用環境為-45～50℃。線芯長期允許工作溫度不超過65℃。
野外用橡皮絕緣耐寒電纜 YHD 使用環境為-50～50℃。 線芯長期允許工作溫度不超過65℃。
b）氟塑料絕緣類電纜：
氟-46絕緣安裝線AF-200 使用環境為-60～200℃。
銅芯戶外進戶聚氯乙烯絕緣電線BVW（NC-BV），敷設溫度不低于-20℃。
鍍銀銅芯聚四氟乙烯絕緣電線電纜FF4-2 、FF4H3-2等 用于固定敷衍設，使用額定電壓為600V；額定溫度為200℃；最低使用環境為-65℃。
鍍銀銅芯聚全氟乙丙烯絕緣電線電纜 如FF46-2、FF46P21H6-2等，使用額定電壓為600V；額定溫度為200℃；最低使用環境為-65℃。
c）聚乙烯類電纜
聚乙烯絕緣同軸射頻電纜如SYV-75-1.5-1、SYV-75-2.5等使用溫度-40～+65℃；額定電壓為300V；安裝敷設溫度不低于-15℃。
聚乙烯絕緣及屏蔽電線 BV、BYR、BYR、BYP、BYVP（固定敷設使用）RY、RVP、RYVP（可移動使用）可在相對濕度為98%以下，使用溫度為-40～＋60℃。
d）聚氯乙烯類電纜
電信設備聚氯乙烯絕緣屏蔽安裝電纜AVP-1、AVP-3用于電信設備間的連接，使用環境溫度為-40～70℃，安裝溫度不低于-15℃。
銅芯聚氯乙烯絕緣和護套電力電纜VV、VCY最低工作溫度為-40℃， 最高允許工作溫度為70℃，電纜敷設時環境溫度應不低于0℃。
3.3.4.2線纜敷設環境低溫要求
線纜敷設環境低溫要求如表9所示。

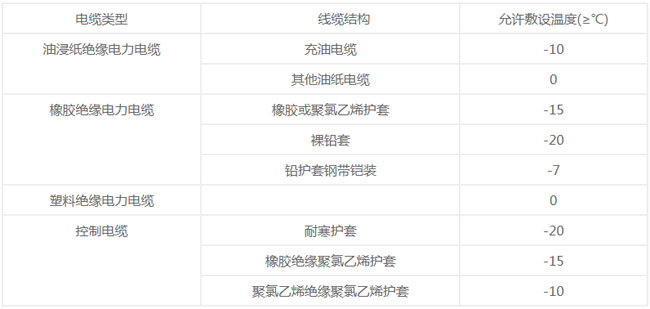

表9 各種類型線纜的敷設溫度
3.3.5阻燃性
線纜的阻燃性，國家標準GB 5023.1~5023.7-1997（idt IEC 227-1:1993）已作了明確的規定，使用聚氯乙烯護套材料本身具有阻燃性，如選聚氯乙烯護套材料的線纜就符合這個要求，一般不必作更高的要求。
3.4電氣裝備用電線常用絕緣品種及使用場合
3.4.1常用電線絕緣品種
常用電線絕緣品種見表10。

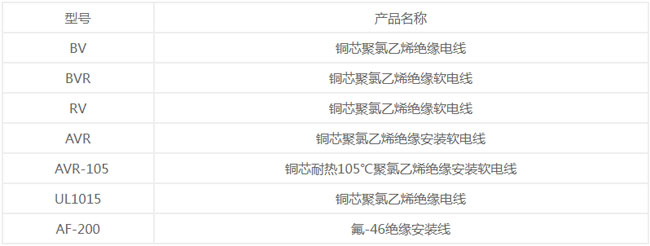

表10 常用電線絕緣品種
注: 型號中字母代表意義：
固定敷設用電纜（電線） -------------------------------------------- B
連接用軟電纜（軟線） --------------------------------------------- R
扁形（平型） ------------------------------------------------- B
雙絞型 ---------------------------------------------------- S
屏蔽型 ---------------------------------------------------- P
軟結構 ---------------------------------------------------- R
絕緣聚氯乙烯 ------------------------------------------------- V
護套聚氯乙烯 ------------------------------------------------- V
阻燃聚乙烯 -------------------------------------------------- VZ
3.4.2常用電線的使用場合
AVR銅芯聚氯乙烯絕緣安裝軟電線，用于儀器儀表、電子設備等內部用軟接線。RV銅芯聚氯乙烯絕緣連接軟電線的特征是柔軟、易彎曲、外徑小、重量輕，易于布線，主要用于中輕型移動電器、儀器儀表、家用電器、動力照明等使用時要求柔軟的場合。BV銅芯聚氯乙烯絕緣電線，比較硬，用于固定敷設用，BV與RV的區別在于芯線的粗細不同，BV芯線粗，電纜硬，機內布線較困難，機外布線沒問題，而且好成形, 成本低。BVR銅芯聚氯乙烯絕緣軟電線，屬半硬，用于固定敷設時，要求敷設在柔軟的場合。
對于高溫場合，應采用高溫線，如AF-200高溫導線，耐溫200℃，但十分昂貴，應盡可能少用。即使用，也要根據實際環境溫度選用。盡量使用可以滿足要求的耐溫在80℃、90℃、105℃的導線。在低溫環境下使用的電線電纜，要求在允許的最低環境溫度和最小敷設的彎曲半徑下安裝時，電線電纜的絕緣層和護套層不開裂，并且在低溫條件下長期運行時不受彎曲預應力作用或分子結構力的作用而開裂。對于移動或半移動使用的電線電纜，則要求在低溫下能承受多次以較小的彎曲半徑彎曲時的機械應力, 而絕緣層和護套層不被破壞，即要求線纜的絕緣和護套在低溫條件下仍能保持一定的柔軟性和彈性。對于有防電磁干擾要求的場合，還應采用屏蔽電線。
